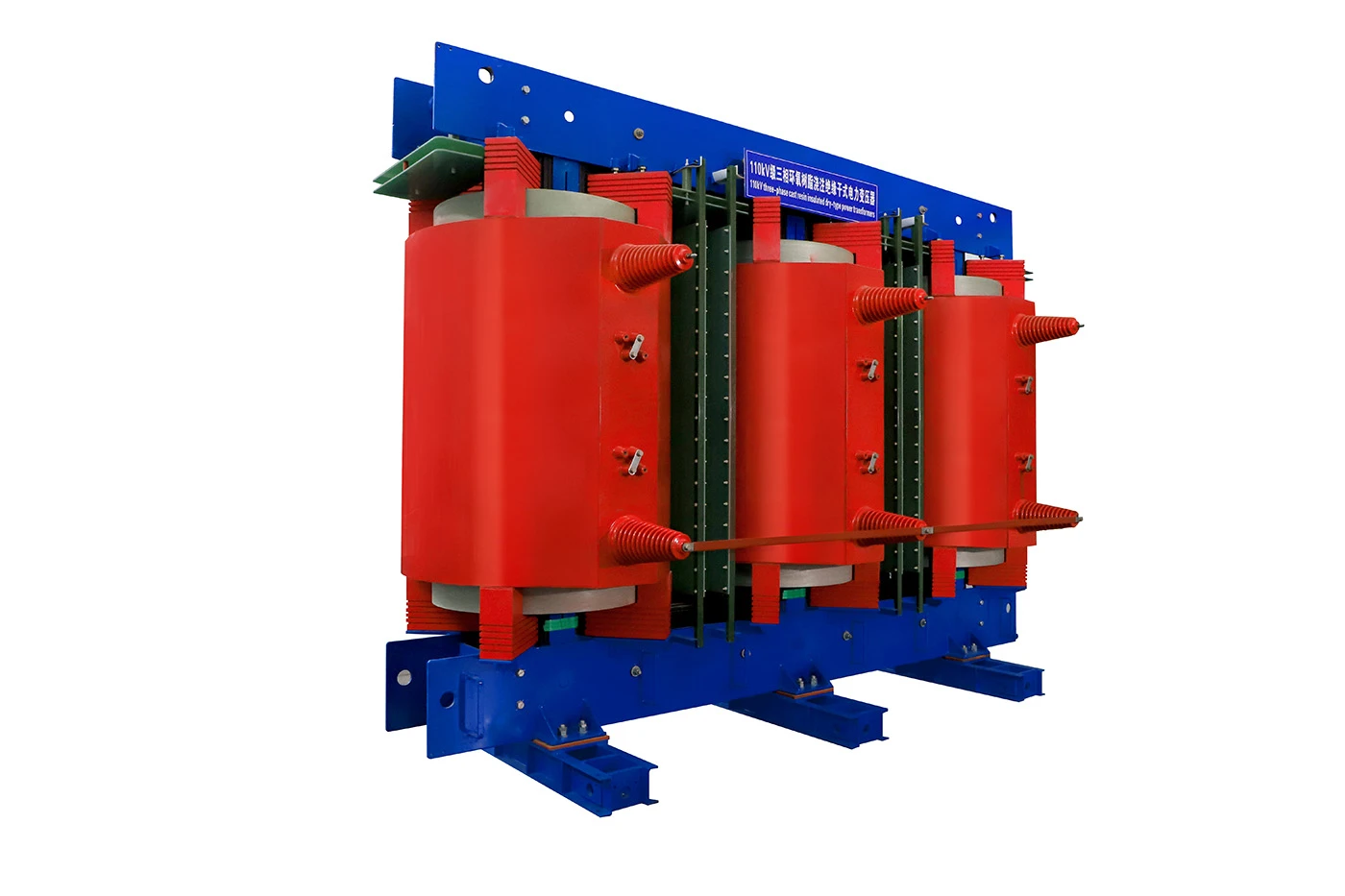

En tør-type transformer, også kendt som en tør transformer eller støbeharpiks transformer, er en type elektrisk transformer, der ikke kræver et væskebaseret kølesystem såsom olie. I stedet bruger den solide isoleringsmaterialer til at give elektrisk isolering og aflede varme.
Transformatorer af tør type er almindeligt anvendt i forskellige applikationer, herunder kommercielle bygninger, industrianlæg, strømdistributionsnetværk, vedvarende energisystemer og indendørs installationer, hvor brandsikkerhed er et problem. De fås i en bred vifte af størrelser og spændingsklasser for at passe til forskellige strømkrav.
For information om andre typer transformere og elektrisk udstyr, besøg venligst Ryan. Ryan er en professionel producent af transformere med en historie på over 15 år i branchen.
Hvorfor anvendes tørre transformatorer?
1.Brandsikkerhed:Transformere af tør type indeholder ikke brændbare væsker såsom olie, hvilket gør dem mindre tilbøjelige til brandfare. Dette gør dem velegnede til installationer i brandfølsomme områder som erhvervsbygninger, hospitaler, skoler og boligkomplekser.
2.Indendørs applikationer:Transformatorer af tør type er almindeligt anvendt i indendørs applikationer, hvor ventilationen er begrænset, eller hvor tilstedeværelsen af olie kan være problematisk. Da de ikke kræver oliebaseret køling, er der ingen risiko for olielækage eller forurening, hvilket gør dem til et foretrukket valg til indendørs miljøer.
3.Miljøhensyn:Transformere af tør type er mere miljøvenlige sammenlignet med oliefyldte transformere. De eliminerer risikoen for olieudslip eller lækager, og de kræver ikke indeslutningssystemer eller oliebortskaffelsesprocedurer. Dette gør dem velegnede til miljøfølsomme områder eller steder, hvor strenge miljøbestemmelser håndhæves.
4.Vedligeholdelseskrav:Transformere af tør type kræver generelt mindre vedligeholdelse sammenlignet med oliefyldte transformere. De behøver ikke regelmæssig olietest, filtrering eller olieudskiftning. Dette reducerer vedligeholdelsesomkostninger og nedetid i forbindelse med transformatorvedligeholdelsesaktiviteter.
5.Støjreduktion:Transformere af tør type har en tendens til at producere mindre støj sammenlignet med oliefyldte transformere. De solide isoleringsmaterialer, der anvendes i tørre transformatorer, dæmper vibrationer og reducerer det samlede støjniveau. Dette gør dem velegnede til applikationer, hvor støjreduktion er vigtig, såsom hospitaler, biblioteker eller boligområder.
6.Højtliggende installationer:Transformatorer af tør type foretrækkes ofte til installationer i stor højde, hvor oliefyldte transformere kan opleve vanskeligheder på grund af reduceret lufttryk. Transformere af tør type har ikke denne begrænsning og kan fungere effektivt i store højder.
7.Æstetiske overvejelser:Transformatorer af tør type fås i kompakte og æstetisk tiltalende designs. De kan nemt integreres i arkitektoniske designs eller installationer, hvor visuel appel er et krav.
Det er vigtigt at bemærke, at valget af en transformertype afhænger af forskellige faktorer, herunder den specifikke anvendelse, krav til elektrisk belastning, sikkerhedsbestemmelser og miljøhensyn. Konsultation af Ryan kan hjælpe dig med at bestemme den type transformer, der bedst opfylder dine behov.
Klik her for at kontakte Ryan for transformertekniske løsninger, transformatortegninger og priser.
Hvordan fungerer tørre transformatorer?
Transformatorer af tør type består af to sæt isolerede kobber- eller aluminiumviklinger - den primære vikling og den sekundære vikling. Den primære vikling er forbundet med indgangsspændingskilden, mens den sekundære vikling er forbundet med belastningen.
Når en vekselstrøm (AC) strømmer gennem primærviklingen, skaber det et magnetfelt omkring viklingen. Dette magnetfelt inducerer en skiftende magnetisk flux i transformatorkernen.
Den skiftende magnetiske flux i kernen inducerer en spænding i sekundærviklingen ifølge Faradays lov om elektromagnetisk induktion. Størrelsen af den inducerede spænding afhænger af vindingsforholdet mellem de primære og sekundære viklinger.
Den primære vikling er typisk designet til at have et højere spændingsniveau, mens den sekundære vikling er designet til at give det ønskede lavere spændingsniveau for belastningen. Omdrejningsforholdet bestemmer spændingstransformationsforholdet. For eksempel, hvis omdrejningsforholdet er 1:10, vil en primær spænding på 1000 volt resultere i en sekundær spænding på 100 volt.
Transformere af tør type bruger solide isoleringsmaterialer, såsom epoxyharpiks eller støbeharpiks, til at give elektrisk isolering mellem viklinger og andre komponenter. Disse materialer har fremragende dielektriske egenskaber, hvilket sikrer sikker drift. Varme, der genereres under drift, spredes gennem transformatorens overflade ved hjælp af naturlig konvektion eller tvungen luftkøling, typisk lettet af køleribber eller -spoler.
Som enhver transformer udviser transformatorer af tør type nogle strømtab under drift. Disse tab omfatter kobbertab (på grund af viklingernes modstand) og kernetab (på grund af hysterese og hvirvelstrømme). Ryan stræber efter at optimere transformerdesignet for at minimere disse tab og forbedre den samlede effektivitet.
Transformere af tør type giver elektrisk isolation mellem input- og outputviklingerne. De udviser også belastningsregulering, hvilket betyder, at de kan opretholde relativt stabile udgangsspændingsniveauer selv under varierende belastningsforhold.
Hvad er spændingen af en tør type transformer?
Spændingen af en tør-type transformer kan variere meget afhængigt af dens anvendelse og specifikke krav. Transformatorer af tør type fås i en række spændingsklassificeringer for at imødekomme forskellige elektriske systemer og spændingsniveauer. Her er nogle almindelige spændingsklassificeringer for transformatorer af tør type:
1.Lavspænding (LV): Transformere af tør type designet til lavspændingsapplikationer har typisk primære spændinger, der spænder fra nogle få hundrede volt til nogle få tusinde volt. Den sekundære spænding kan være væsentligt lavere, afhængigt af det ønskede spændingstransformationsforhold.
2. Mellemspænding (MV): Transformere af tør type, der bruges i mellemspændingsapplikationer, er designet til at håndtere højere spændingsniveauer. De primære spændinger kan variere fra nogle få tusinde volt til titusinder af volt, mens den sekundære spænding typisk er lavere, afhængigt af det nødvendige transformationsforhold.
3.Højspænding (HV): Transformere af tør type designet til højspændingsapplikationer er i stand til at håndtere meget høje primærspændinger. Den primære spænding kan variere fra titusindvis af volt til flere hundrede tusinde volt. Den sekundære spænding er lavere, afhængigt af transformationsforholdet.
Kan tørre transformatorer bruges udenfor?
Ja, transformatorer af tør type kan bruges udenfor, men visse overvejelser skal tages i betragtning for at sikre deres korrekte drift og levetid. Her er nogle faktorer, du skal overveje, når du bruger tør-type transformere udendørs:
1. Indkapsling: Transformere af tør type, der bruges udendørs, bør anbringes i vejrbestandige og beskyttende indhegninger. Disse kabinetter beskytter transformeren mod miljømæssige elementer såsom regn, sne, støv og direkte sollys. Indkapslingerne skal have passende indtrængningsbeskyttelse (IP) klassificeringer for at forhindre vand og fremmedlegemer i at trænge ind i transformeren.
2.Ventilation: Tilstrækkelig ventilation er afgørende for, at transformatorer af tør type kan sprede varmen effektivt. Udendørs indhegninger bør designes til at lette korrekt luftstrøm og forhindre overophedning. Skabet skal have ventilationsåbninger eller ventilatorer for at sikre tilstrækkelig køling, især i områder med høje omgivelsestemperaturer.
3.Miljøforhold: Transformere af tør type, der anvendes udendørs, bør designes og vurderes til at modstå de specifikke miljøforhold på installationsstedet. Dette inkluderer faktorer som ekstreme temperaturer, luftfugtighed, saltvandseksponering og korrosive atmosfærer i betragtning. Der kan være behov for specielle belægninger eller materialer for at forbedre transformatorens modstand mod disse forhold.
4. Montering og fundament: Korrekt montering og fundament er afgørende for udendørs installationer. Transformatoren skal monteres sikkert på en stabil og plan overflade for at sikre stabilitet og forhindre vibrationer eller bevægelse. Tilstrækkelig jordforbindelse bør også sørges for at sikre elektrisk sikkerhed.
5. Isolering og beskyttelse: Transformere af tør type, der bruges udendørs, bør have robuste isoleringssystemer til at modstå det udendørs miljø og potentiel fugtindtrængning. Transformatoren skal være designet til at opfylde den nødvendige isolationsklasse og modstå de specificerede spændingsmærker.
6.Tilgængelighed og vedligeholdelse: Udendørs tør-type transformere skal være let tilgængelige for inspektion, vedligeholdelse og mulige reparationer. Indkapslingen skal give mulighed for sikker og bekvem adgang til terminaler, kølesystemer og andre komponenter.
Har transformatorer af tør type blæsere?
Transformere af tør type kan have blæsere eller tvunget luftkølesystemer, men det er ikke en universel funktion. Inkluderingen af ventilatorer eller tvungen luftkøling afhænger af transformatorens specifikke design og krav. Her er nogle punkter at overveje:
1. Naturlig konvektionskøling: Nogle transformatorer af tør type er afhængige af naturlig konvektion til varmeafledning. Disse transformere er designet med køleribber eller spoler på ydersiden. Den varme, der genereres under drift, stiger naturligt, hvilket skaber en luftstrøm rundt om transformeren, hvilket hjælper med varmeafledning. Naturlig konvektionskøling kræver ikke blæsere og bruges almindeligvis i mindre transformatorer med lav effekt.
2. Tvungen luftkøling: I større transformatorer af tør type eller dem med højere effekt, kan tvungen luftkøling anvendes. Disse transformere er udstyret med ventilatorer eller blæsere, der aktivt cirkulerer luft over køleribberne eller spolerne. Ventilatorerne forbedrer varmeoverførselsprocessen ved at øge luftstrømmen og derved forbedre køleeffektiviteten af transformeren. Tvungen luftkøling er særlig fordelagtig i applikationer, hvor transformeren skal håndtere højere belastninger eller arbejde i miljøer med forhøjede omgivelsestemperaturer.
Beslutningen om at inkludere en ventilator eller et tvungen luftkølesystem afhænger af faktorer som transformatorens effekt, forventede varmeafledningskrav og miljøforhold. Transformatorer, der bruges i krævende applikationer eller dem med højere effekt, inkorporerer ofte tvungen luftkøling for at sikre effektiv varmeafledning og opretholde optimale driftstemperaturer.
Hvad er tabene af en tør type transformer?
Tørtransformatorer oplever ligesom andre transformere forskellige typer tab under drift. Tabene i en tør-type transformer kan kategoriseres i to hovedtyper: kobbertab og kernetab.
1.Kobbertab:Kobbertab opstår på grund af modstanden af transformatorviklingerne. Disse tab er yderligere opdelt i to komponenter:
en. Ohmiske eller I^2R tab: Disse tab skyldes strømmen, der flyder gennem modstanden af transformatorviklingerne. De er direkte proportionale med kvadratet af strømmen og omtales typisk som I^2R-tab. Disse tab kan minimeres ved at bruge større ledere med lavere modstand eller ved at anvende materialer af højere kvalitet i transformatorviklingerne.
b. Hvirvelstrømstab: Hvirvelstrømme er cirkulerende strømme induceret i de ledende dele af transformatorkernen på grund af det varierende magnetfelt. Disse strømme forårsager energispredning i form af varme og minimeres almindeligvis ved at bruge lamineret eller stablet kernekonstruktion, hvor kernen består af tynde lag af jern eller stål, der er isoleret fra hinanden.
2.Kernetab:Kernetab forekommer i transformatorkernen på grund af to hovedfaktorer:
a. Hysteresetab: Hysteresetab skyldes den gentagne magnetisering og afmagnetisering af transformatorkernen, når vekselstrømmen løber gennem viklingerne. Disse tab er forårsaget af den energi, der kræves for at genjustere de magnetiske domæner i kernematerialet og minimeres ved at bruge magnetiske materialer af høj kvalitet med lavt hysteresetabskarakteristik.
b. Hvirvelstrømstab: Hvirvelstrømme induceret i transformatorkernen bidrager også til kernetab. Disse tab svarer til hvirvelstrømtabene i viklingerne og kan minimeres ved at bruge lamineret eller stablet kernekonstruktion.
De samlede tab i en tør-type transformer er summen af kobbertab og kernetab. Transformatorproducenter giver oplysninger om tabene i deres transformerspecifikationer, typisk udtrykt som en procentdel af transformatorens mærkeeffekt. Tabene påvirker transformatorens virkningsgrad, med højere tab, der giver lavere virkningsgrad.
Der gøres en indsats for at optimere transformatordesign og -konstruktion for at reducere tab og forbedre den samlede effektivitet. Dette inkluderer valg af passende kernematerialer, optimering af viklingsdesign og brug af effektive kølemetoder til at sprede varme, der genereres af tabene.
Har tør type transformere olie?
Nej, transformatorer af tør type indeholder ikke olie. De er designet til at fungere uden behov for en flydende kølevæske eller isoleringsmedium såsom olie. I stedet bruger tørtransformatorer solide isoleringssystemer, typisk lavet af materialer som epoxyharpiks eller støbt harpiks, for at give elektrisk isolering og varmeafledning.
Fraværet af olie i transformatorer af tør type gør dem velegnede til forskellige applikationer, hvor tilstedeværelsen af brændbare væsker er uønsket eller udgør en sikkerhedsrisiko. De bruges almindeligvis i bygninger, kommercielle faciliteter og industrielle miljøer, hvor brandsikkerhed og miljøhensyn er vigtige overvejelser. Transformere af tør type foretrækkes også på steder, hvor adgangen til vedligeholdelse kan være begrænset, eller hvor risikoen for olielækage kan forårsage betydelig skade eller forstyrrelse.
Hvad er brandrisikoen ved en tør transformator?
Mens tør-type transformere generelt anses for at have en lavere brandrisiko sammenlignet med oliefyldte transformere, er de ikke helt immune over for brandfarer. Brandrisikoen forbundet med transformatorer af tør type er relativt lavere på grund af fraværet af brændbar olie som kølemiddel.
Der er dog stadig potentielle faktorer, der kan bidrage til brandfare i transformatorer af tør type:
1. Overophedning: Hvis en transformer af tør type udsættes for overdreven varme på grund af overbelastning, dårlig ventilation eller andre faktorer, kan det føre til isolationsforringelse og potentielt forårsage brand.
2. Isolationsfejl: Over tid kan de isoleringsmaterialer, der bruges i transformatorer af tør type, blive forringet, hvilket fører til isolationsnedbrud og mulighed for buedannelse eller kortslutning, som kan antænde omgivende materialer.
3. Forurenende stoffer: Støv, snavs eller ledende partikler kan samle sig på transformatorens viklinger, hvilket skaber potentielle veje til elektrisk lysbue og øger risikoen for brand.
4. Forkert installation eller vedligeholdelse: Forkert installation, utilstrækkelig afstand, forkert jordforbindelse eller forsømmelse af rutinevedligeholdelse kan bidrage til brandrisici i transformatorer af tør type.
For at mindske brandrisikoen forbundet med transformatorer af tør type, er det vigtigt at følge korrekte installationsvejledninger, sikre tilstrækkelig ventilation og køling, udføre regelmæssige inspektioner og vedligeholdelse og overholde anbefalede belastningsgrænser. Derudover kan brugen af branddetekterings- og undertrykkelsessystemer i transformerinstallationer yderligere forbedre sikkerhedsforanstaltningerne.
Hvad er effektiviteten af tør-type transformer?
Effektiviteten af en tør-type transformer kan variere afhængigt af flere faktorer, herunder dens design, størrelse, belastningsforhold og den specifikke producent. Generelt er transformatorer af tør type kendt for at have høje effektivitetsniveauer.
Transformere af tør type udviser typisk effektivitetsværdier, der spænder fra 95 procent til 99 procent. Det betyder, at de kan omdanne elektrisk strøm med relativt lave tab. Effektiviteten af en transformer er defineret som forholdet mellem udgangseffekt og indgangseffekt, udtrykt i procent. For eksempel betyder en transformer med 98 procent effektivitet, at 98 procent af indgangseffekten med succes omdannes til nyttig udgangseffekt, mens de resterende 2 procent går tabt som varme.
Effektivitetsniveauer kan også variere ved forskellige belastningsforhold. Transformatorer har en tendens til at have optimal effektivitet ved eller tæt på deres nominelle belastning. Efterhånden som belastningen falder eller stiger ud over den nominelle kapacitet, kan effektiviteten falde lidt på grund af yderligere tab forbundet med tomgangs- eller overbelastningsforhold.
Det er vigtigt at bemærke, at når du vælger eller specificerer en transformer af tør type, er effektivitet en af faktorerne, der skal tages i betragtning, men andre faktorer såsom spændingsregulering, impedans og temperaturstigning bør også tages i betragtning for at sikre, at transformeren opfylder de specifikke kravene til ansøgningen.
Hvad er driftstemperaturen for en tør transformer?
Driftstemperaturen for en tør-type transformer afhænger typisk af dens isoleringsklasse, som bestemmer den maksimalt tilladte temperaturstigning over den omgivende temperatur. Isoleringsklassen er angivet med en bogstavkode, såsom F, H eller K.
Her er nogle almindelige isoleringsklasser og deres tilhørende maksimalt tilladte temperaturstigninger:
1.Klasse F (155 grader): Transformere med klasse F-isolering er designet til at have en maksimal tilladt temperaturstigning på 155 grader over den omgivende temperatur. Det betyder, at det varmeste sted på transformatorens viklinger ikke bør overstige denne temperatur.
2.Klasse H (180 grader): Transformere med klasse H-isolering har en maksimal tilladt temperaturstigning på 180 grader over den omgivende temperatur. De kan klare højere temperaturer sammenlignet med klasse F transformere.
3.Klasse K (220 grader): Transformere med klasse K-isolering har den højeste maksimalt tilladte temperaturstigning på 220 grader over den omgivende temperatur. De er designet til at fungere ved endnu højere temperaturer.
Det er værd at bemærke, at den omgivende temperatur også skal overvejes, når driftstemperaturen for en tør-type transformer bestemmes. Den omgivende temperatur er temperaturen i det omgivende miljø, hvor transformatoren er installeret. Transformatorens driftstemperatur bør være inden for grænserne specificeret af dens isolationsklasse under de givne omgivende temperaturforhold.
Ved at overvåge og kontrollere driftstemperaturen er det muligt at sikre, at transformeren fungerer sikkert og forbliver inden for dens specificerede temperaturgrænser, hvorved dens levetid og ydeevne maksimeres.
Hvad er forskellen mellem en tør transformer og en væsketransformator?
Hovedforskellen mellem en tør transformer og en væsketransformator ligger i de køle- og isoleringsmetoder, der anvendes i hver type.
1. Afkølingsmetode:
● Tør transformator: Tør transformatorer bruger luft som kølemedium. De er afhængige af naturlig konvektion eller tvungen luftcirkulation for at sprede varme, der genereres under drift. De kræver ikke et flydende kølemiddel såsom olie eller flydende dielektrikum.
● Væsketransformator: Væsketransformatorer, også kendt som oliefyldte transformere, bruger et flydende kølemiddel, typisk mineralsk olie eller mindre almindeligt, andre dielektriske væsker som silikone eller syntetiske estere. Den flydende kølevæske cirkulerer gennem transformatorens kerne og viklinger og transporterer varme og afkøling.
2. Isoleringsmetode:
● Tør transformator: Transformere af tør type anvender solide isoleringssystemer lavet af materialer som epoxyharpiks eller støbt harpiks. Disse solide isoleringsmaterialer giver elektrisk isolering og understøtter viklingerne, samtidig med at de bidrager til varmeafledning.
● Væsketransformator: Væsketransformatorer bruger olie eller andre dielektriske væsker som både kølemiddel og isoleringsmedium. Olien omgiver og nedsænker viklingerne, hvilket giver både elektrisk isolering og effektiv køling. Det flydende dielektrikum forbedrer isoleringsydelsen og hjælper med at håndtere varme, der genereres under drift.
Sammenfattende bruger tørre transformatorer luft til køling og faste isoleringsmaterialer, mens væsketransformatorer bruger olie eller andre dielektriske væsker til både køling og isolering. Tørre transformatorer bruges typisk i applikationer, hvor brandsikkerhed, miljøhensyn eller vedligeholdelsesadgang er vigtige faktorer. Væsketransformatorer på den anden side er almindeligt anvendt i forskellige strømdistributions- og højeffektapplikationer, hvor der kræves højere spændingsniveauer, større kapacitet og effektiv køling.
